دستگاه برش متقاطع

Cross Cutting Machine

دستگاه برش متقاطع
  • دستگاه برش متقاطع
  • دستگاه برش متقاطع
درخواست قیمت ها

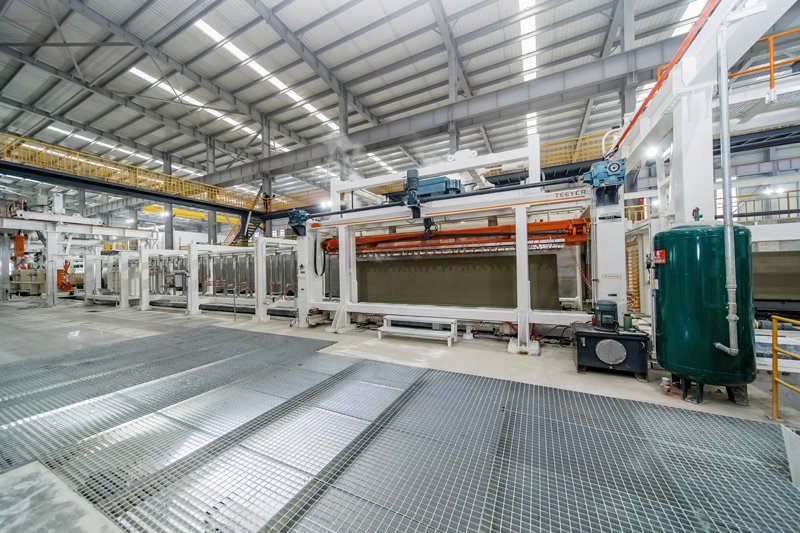

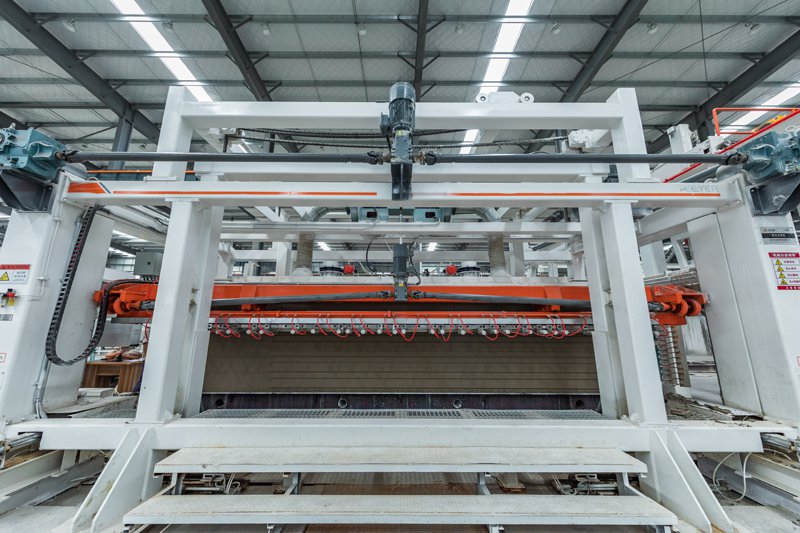

به دنبال برش افقی، محل برش متقاطع است. قالب به مقدار لازم به صورت عمودی بریده می شود.

به عنوان تجهیزات اصلی در خط تولید AAC، دستگاه برش، متشکل از یک دستگاه برش عمودی و یک دستگاه برش افقی، می تواند AAC را از هر 6 طرف برش دهد. بنابراین بلوک ها یا پانل ها را می توان با دقت به قطعات با ابعاد مشخص برش داد.

ویژگی ها
  • این دستگاه برش با ساختاری ساده و کاربردی نصب و نگهداری آسانی دارد.
  • پس از کج کردن، بتن بلانک به صورت عمودی با عرض 600 میلی متر و ارتفاع 1200 میلی متر می ایستد، بنابراین سیم برش می تواند کوتاهتر شود. سیم برش کوتاه‌تر به راحتی شکسته نمی‌شود و در نتیجه برش دقیق‌تر انجام می‌شود.
  • ماشین برش قالب گرین و صفحه جانبی را از طریق دستگاه برش افقی ثابت حمل می کند و زیر دستگاه برش عمودی دقیقا متوقف می شود. دستگاه مبادله برش قالب و صفحه جانبی را برای برش عمودی بالا می برد. در طول برش عمودی، دستگاه کشش سیلندر به جلو و عقب می چرخد. تمام سیم های برش توسط سیلندر هوای فشرده تقویت می شوند.
  • دستگاه برش ما مجهز به یک سیستم کنترل مبتنی بر PLC و یک ایستگاه عملیات دستی است.
  • سرعت برش قابل تنظیم و به اندازه کافی سریع است تا نیاز ظرفیت بالا را برآورده کند.
پارامتر فنی
No. مورد واحد مشخصات فنی نکات مهم
JOF4.2M JQF4.8M JQF6.0M
1 ظرفیت تولید m³ / سال 10×104~15×104 20×104~25×104 30×104~35×104 تولید سالیانه
2 بعد خالی متر 4.2 ×1.2 ×0.6 4.8 ×1.2 ×0.6 6.0 ×1.2 ×0.6
3 دقت برش میلی متر ±2, ±1, ±1 ±2, ±1, ±1 ±2, ±1, ±1 طول عرض ارتفاع
4 مدت زمان برش حداقل / قالب ≤5 ≤6 ≤6
